1111MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0各位看官你們好！今天我們來研究一下WinCC的結構變量和博途的UDT（用戶數據類型）怎么連接。我們假設一個場景，有很多個儀表信號接到PLC系統里面需要處理，借用我們之前發過的模擬量處理塊改成UDT管腳來實現。

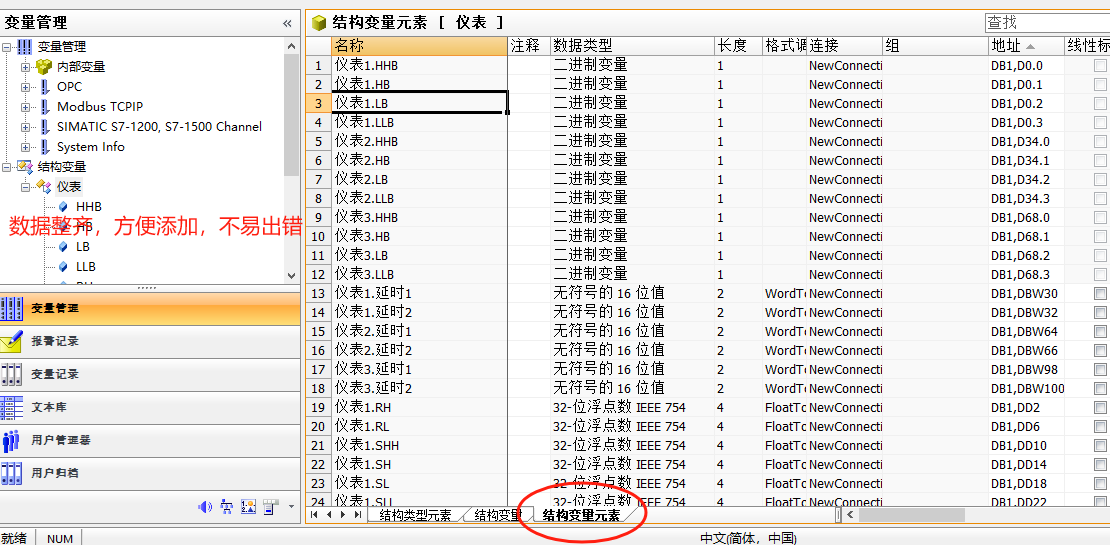

先看把這些變量傳到WinCC之后的效果，數據整齊，批量添加，不易出錯。更加方便之后的畫面組態。

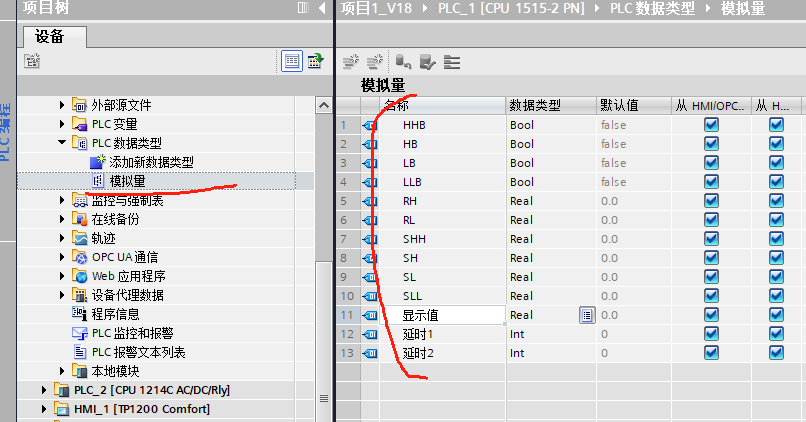

第一步，在博途的數據類型中添加一個“模擬量”的新數據類型，并添加好它的條目。其實就是把原FB塊的管腳整體復制過來就行，最后注意更改每條數據的類型。

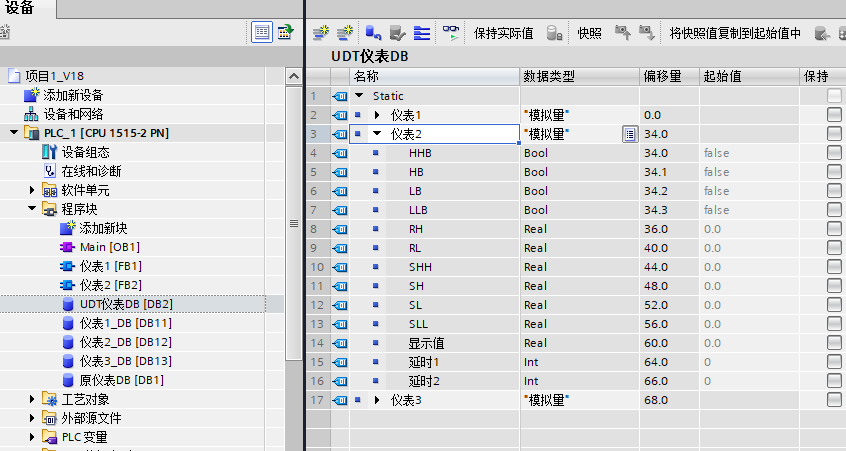

第二步，建立一個全局數據塊，一定是全局數據塊哦。取消數據塊優化。添加實際的儀表數量進來就行。數據類型選擇剛才建好的UDT名稱。

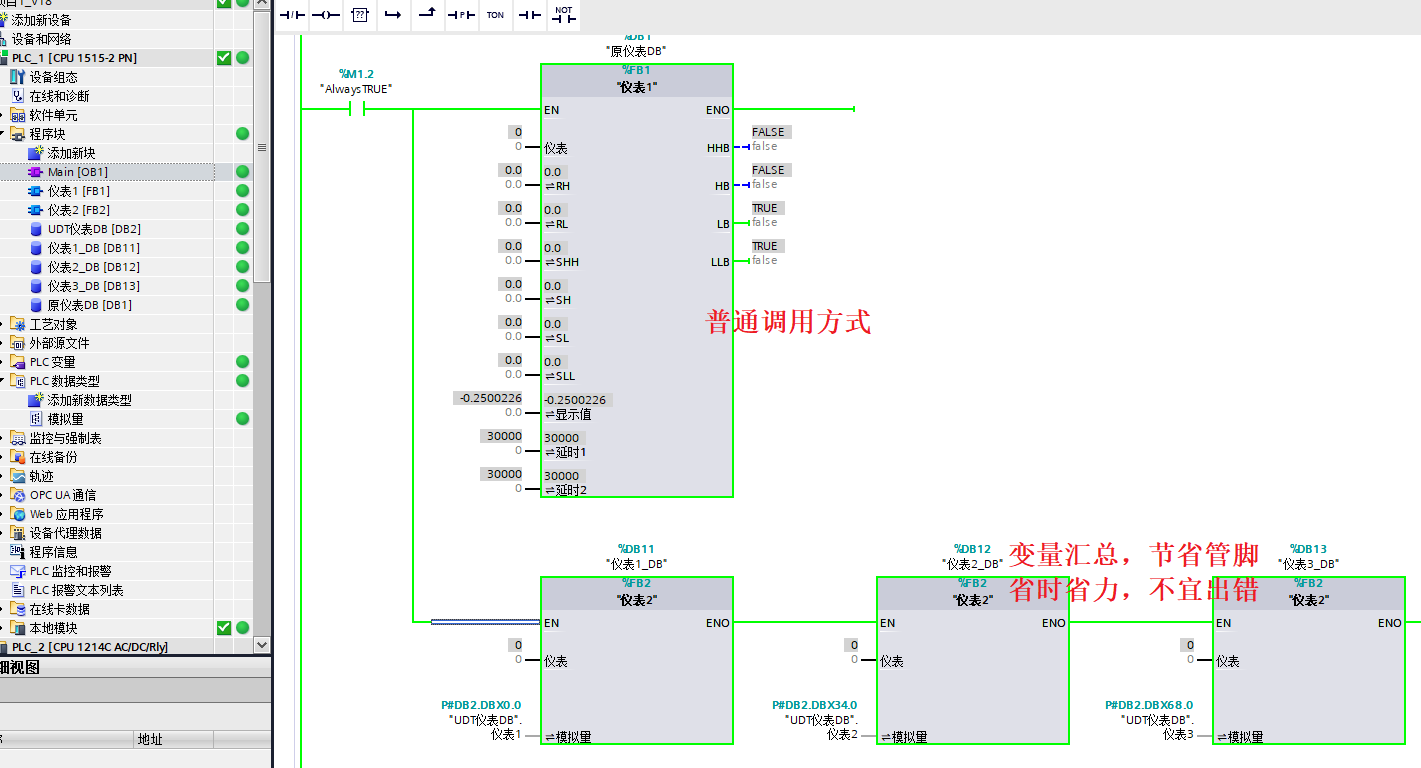

第三步，我們用原先的FB和用了UDT管腳的FB分別調用一下看一眼效果。程序功能還是一樣的，但是管腳數量大大減少，開發效率肯定是有所提升。
第四步，在WinCC的結構變量下新加一個結構類型，命名為“儀表”。然后選擇這個結構類型，添加結構類型元素。如圖所示，注意畫紅框地方的設置。

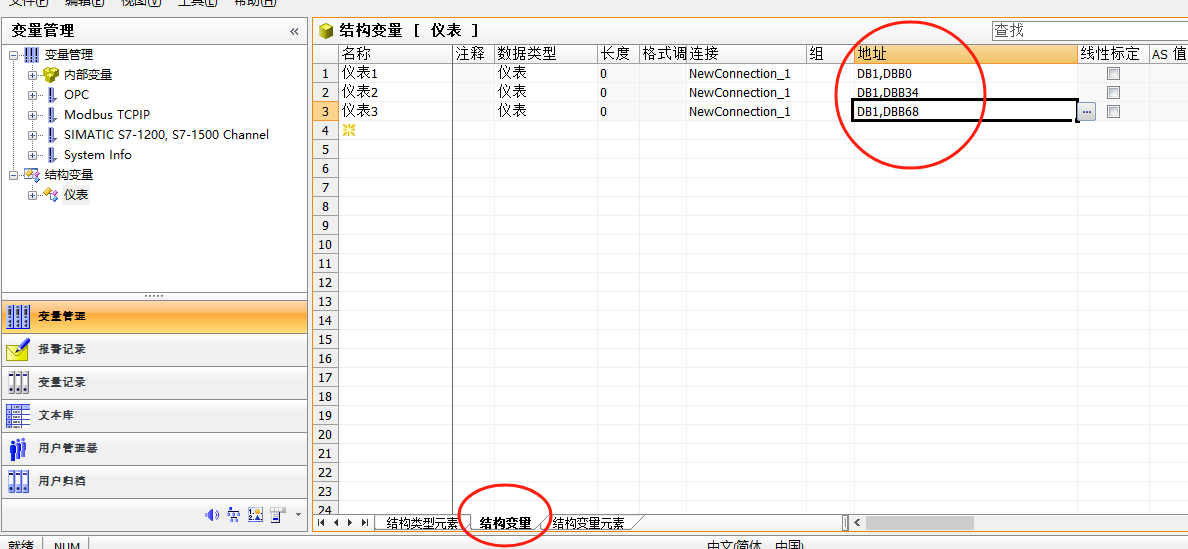

第五步，選擇這個結構類型的結構變量，添加一個儀表名稱；然后下拉，數量參照博途程序。注意按照博途全局DB填寫地址偏移量，這里填寫完2個之后也是可以下拉填充的哦。
第六步，到這里就實現了開頭圖片的效果。結構變量元素就全部出來了。它就能和其它變量一樣到畫面里組態了。
OK,言簡意賅，到這里結束了。之后我們有時間再講這些變量怎么方便的應用到WinCC上面。各位看官有興趣了，點個關注吧�。�
